Scambiatore di Calore – Settore cosmetics and hygiene sector (Pakistan) 2024

Case Study: Scambiatore di Calore – Settore cosmetics and hygiene sector (Pakistan)

Settore: Cosmetics and Hygiene sector
Paese: Pakistan
Anno di realizzazione: 2023
Categoria: Heat Exchanger – Duplex Stainless Steel

Obiettivo:

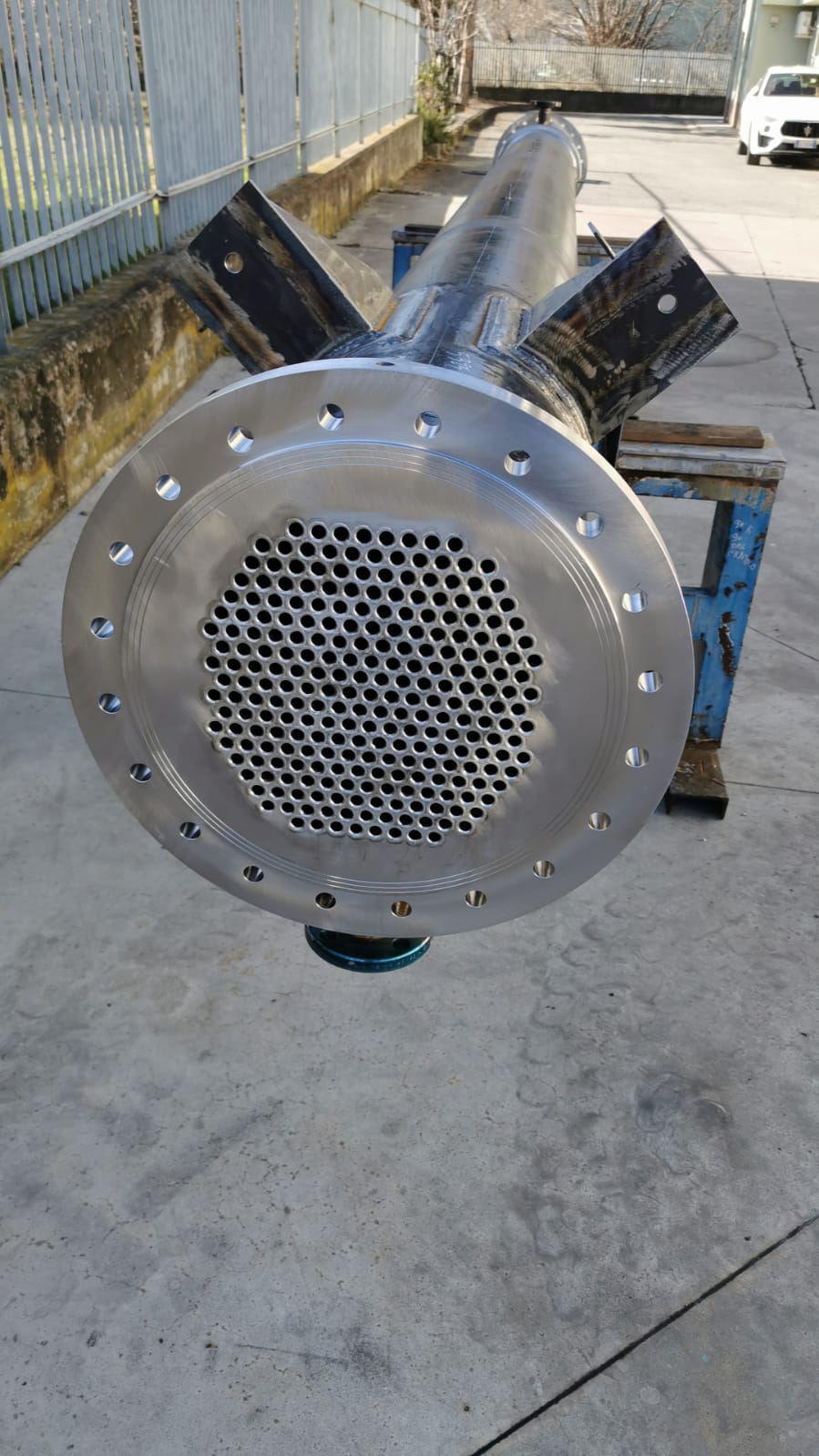

CITAL ha progettato e realizzato un scambiatore di calore a fascio tubiero da 52 m³ per un impianto industriale della cosmesi e igiene in Pakistan. L’unità è stata costruita per garantire massima resistenza alla corrosione, efficienza termica e lunga durata in condizioni sanitarie.

Specifiche Tecniche:

• Tipo: Scambiatore a fascio tubiero
• Capacità nominale: 52 m³
• Materiale mantello e testate: SA 106 Gr.B  – 316L
• Superficie di scambio termico: 75 m²
• Tubi:
  • N° 340 tubi Ø 12 mm
  • Spessore: 1 mm
  • Lunghezza: 6.000 mm
  • Materiale: SA-312 TP316L
• Certificazioni: PED – Categoria IV – Modulo G
• Codice di progettazione: EN 13445
• Applicazione: Scambio termico per fluidi chimici

Punti di Forza:

• Costruzione ibrida con corpo esterno in SA 106 Gr. e tubi in acciaio inox 316L
• Alta efficienza termica grazie a layout ottimizzato del fascio tubiero
• Materiali idonei a contatto alimentare e facilmente sanificabili
• Progettazione conforme a PED e normativa europea
• Qualità CITAL: saldature certificate, controlli non distruttivi e tracciabilità completa

• 2024
