Case Study: Evaporatore di Processo E-4103 – Settore Chimico (Italia)

Settore: Chimico
Cliente: Confidenziale
Paese: Italia
Anno di consegna: 2024
Progetto: Sostituzione dell’evaporatore di processo esistente

Obiettivo

CITAL è stata selezionata per progettare, fabbricare e fornire un evaporatore di processo su misura per un importante sito di produzione chimica nel nord Italia. L’unità è stata realizzata per sostituire uno scambiatore esistente operante in condizioni critiche di processo, garantendo stabilità termica, resistenza chimica e robustezza meccanica nel tempo.

Specifiche Tecniche

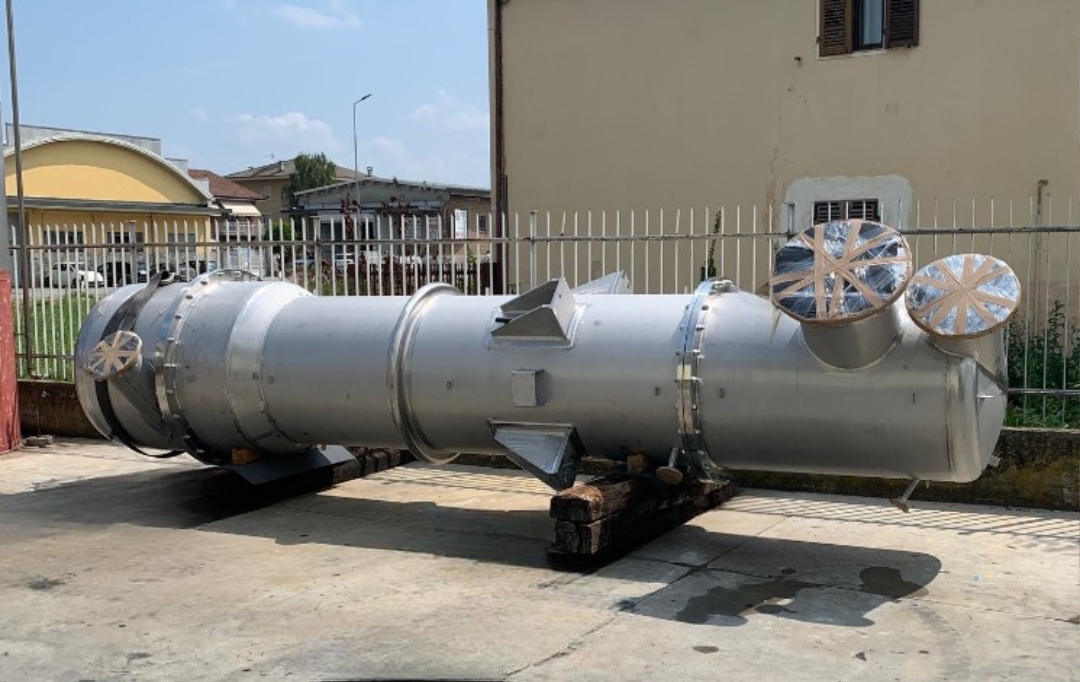

• Tipo: Evaporatore a fascio tubiero (installazione orizzontale)
• Applicazione: Sezione di evaporazione di processo – installazione esterna
• Codice di progettazione: EN 13445 + PED 2014/68/EU
• Pressione di esercizio (Mantello/Tubi): 10 / 0,49 barg
• Temperatura di progetto (Mantello/Tubi): -15°C / +250°C
• Fascio tubiero:
  • 240 tubi – Ø 38 mm × 2,5 mm, L = 3.670 mm (AISI 304)
  • Tubo centrale Ø 400 mm con giunto di dilatazione termica
  • Materiale: EN 10028-7 – AISI 304 / 304L
• Corpo e struttura:

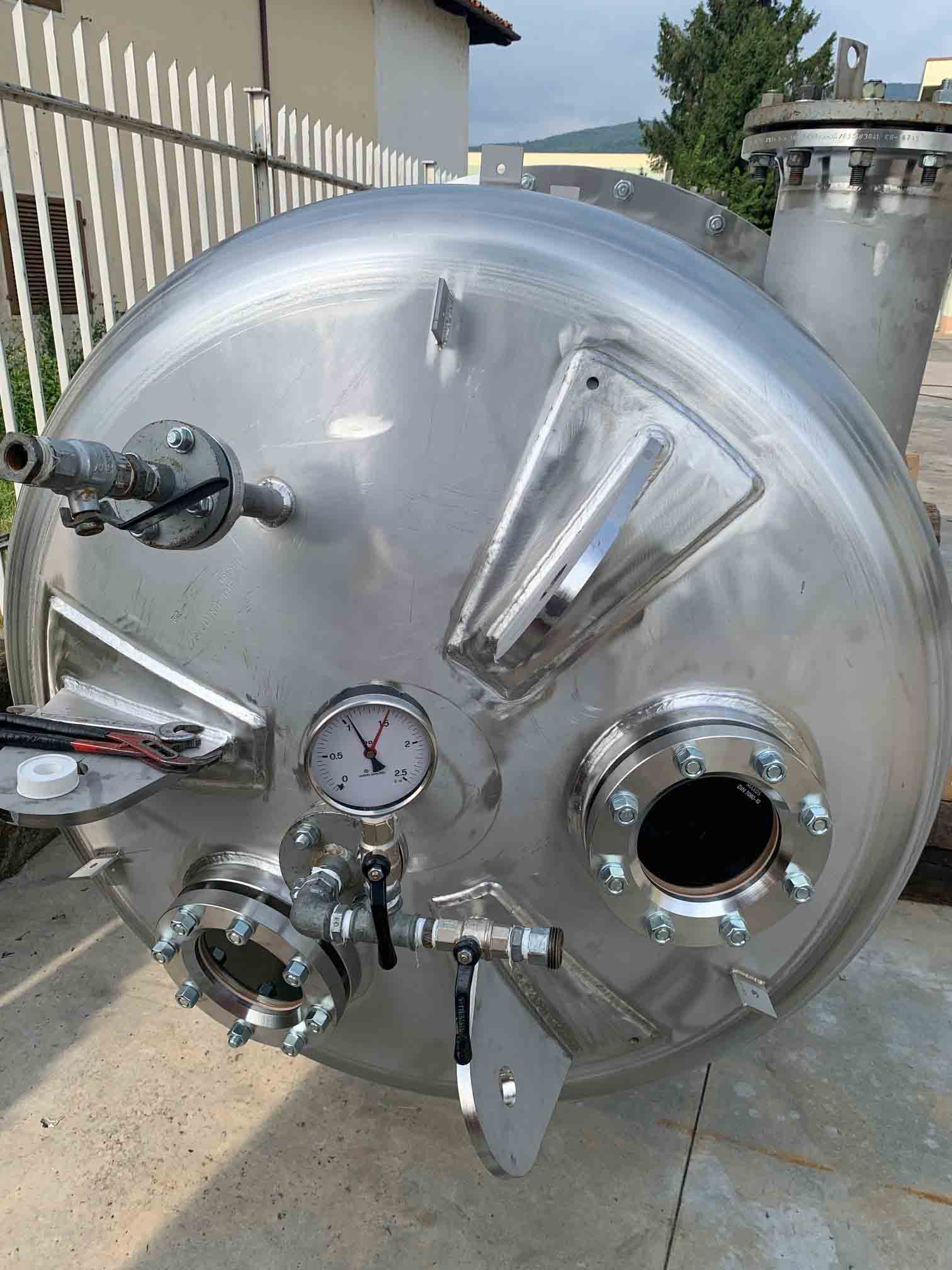

  • Fondi ellittici superiore/inferiore: Ø 1220 mm / 1020 mm
  • Sezioni cilindriche: Ø 1220 / 1020 mm
  • Altezza totale (circa): ~5.000 mm
  • Peso totale (stimato): ~5,5 – 6 tonnellate
• Caratteristiche interne:
  • Piastre distributrici interne del fluido
  • Liner interno forato lato mantello
  • Giunti di dilatazione progettati per 5.000 cicli

Punti di Forza

• Completamente conforme a standard PED, ATEX e CE
• Sovraspessori nelle zone critiche per maggiore durabilità
• Sovradimensionamento meccanico del fascio tubiero del 30%
• Tracciabilità completa dei materiali (EN 10204 – 3.1)
• Analisi strutturale e termotecnica validata per servizio continuo
